Токарные и лоботокарные станки
диаметр обработки над суппортом - 300 мм
РМЦ - 1000 мм
диаметр обработки над суппортом - 224 мм
РМЦ - 1000 мм
диаметр обработки над суппортом - 300 мм
РМЦ - 1000 мм
Наибольший диаметр обрабатываемой заготовки над станиной - 500 мм
Наибольший диаметр точения над поперечным суппортом - 290 мм
РМЦ - 1500 мм
Диаметр обработки над станиной — 630 мм., над суппортом — 350 мм., РМЦ — 2800 мм
диаметр обработки над суппортом — 350 мм
РМЦ — 2800 мм
Станки модели 16К40 предназначены для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых.
Наибольший диаметр устанавливаемой заготовки, мм
— над станиной 840
— над суппортом 490
— над выемкой в станине (для станков с ГАПом.) 1070
Наибольший диаметр обрабатываемой заготовки, мм
— над станиной 800
— над суппортом 490
Наибольшая длина обрабатываемой заготовки, мм 3000.
Длина выемки в станине от торца фланца шпинделя, мм 450*
Наибольший вес устанавливаемой заготовки, кг 3500
Высота резца, устанавливаемого в резцедержателе, мм 40
Размер конца шпинделя передней бабки по DIN 11М
Внутренний конус в шпинделе бабки шпиндельной (метрический) 115
Количество ступеней частот вращения шпинделя 22
Диаметр цилиндрического отверстия в шпинделе, мм 105
Пределы частот вращения шпинделя, об/мин 10—1250
Пределы рабочих подач, мм/об
— продольных 0,033—5,6
— поперечных 0,013—2,064
— резцовых салазок 0,013—2,064
Пределы шагов нарезаемых резьб
— метрических, мм 1—224
— дюймовых, ниток/дюйм 28—0,25
— модульных, модуль 0,25—56
— питчевых, питч диам. 112—0,5
Ускоренное перемещение суппорта, мм/мин
— продольное 5200
— поперечное 2000
Наибольшее усилие резания, кН 20
Наибольший крутящий момент на шпинделе, кНм 3
Мощность главного привода, кВт 18,5
Габаритные размеры (вместе с электрооборудованием), мм
— длина 5240
— ширина 1860
— высота 1625
Масса, кг 6200
Станки модели 1А64 предназначены для обработки черных и цветных металлов с большими скоростями резания резцами из быстрорежущей стали.
Наибольший наружный диаметр обрабатываемого изделия над станиной, мм 800
Наибольший наружный диаметр изделия, обрабатываемого над суппортом, мм 450
Наибольшая длинна обрабатываемого изделия, мм 2800
Расстояние между центрами, мм 3000
Центр в шпинделе по гост 13214-79 Морзе 6
Конец шпинделя по гост 12595-72 1-11м
Диаметр прутка проходящего через отверстие в шпинделе 80
Высота резца установленного в резцедержателе 50
Количество скоростей шпинделя 24
Пределы частоты вращения шпинделя 7.1-750
Количество подач 32
Пределы подач продольных/поперечных 0.20-3.05/0.07-1.04
Наибольшее усилие резания допускаемое механизмом подач, продольное/поперечное 1200/780
Пределы шагов нарезаемых резьб:
Метрических 1-120 Модульных 0.5-30 Дюймовых 28-1/4
Габариты станка, мм 5825х2000х1660
Вес станка, кг 11400
Наибольшая масса обрабатываемого изделия 5000 кг.
Диаметр обрабатываемой детали над станиной, мм 1000 мм
Диаметр детали над суппортом, мм 600

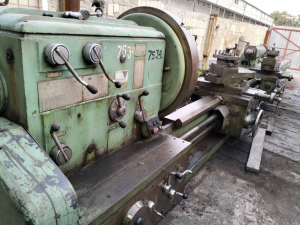

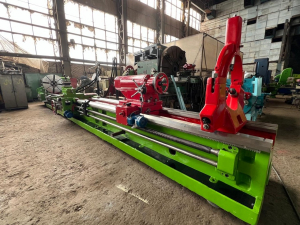

Токарный РТ39 (аналог 1М65, ДИП500) РМЦ 1000 мм. От 1 550 тысяч с НДС.
Наибольший диаметр заготовки, мм:
- над суппортом, мм 650
- над выемкой в станине, мм 1400*
РМЦ - 3000 мм.
Диаметр обрабатываемой детали над станиной, мм 1000 мм
Диаметр детали над суппортом, мм 600
РМЦ 5000
